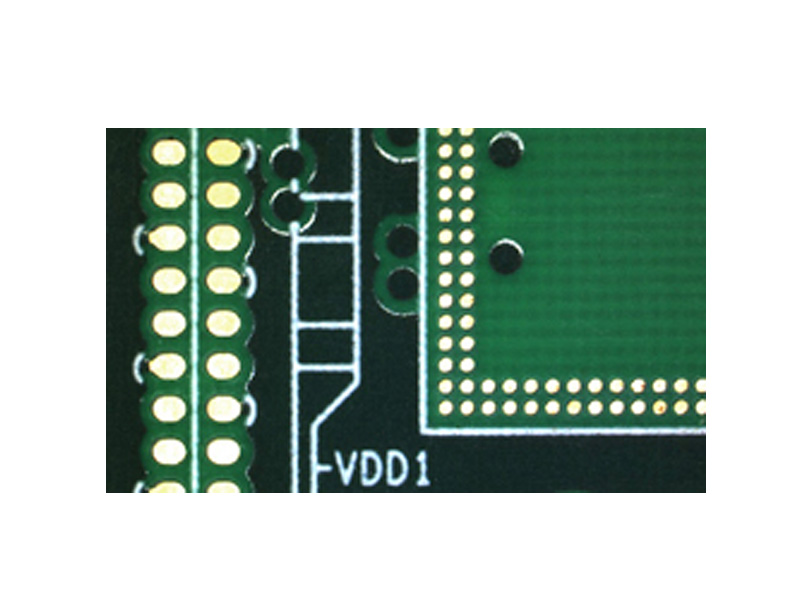

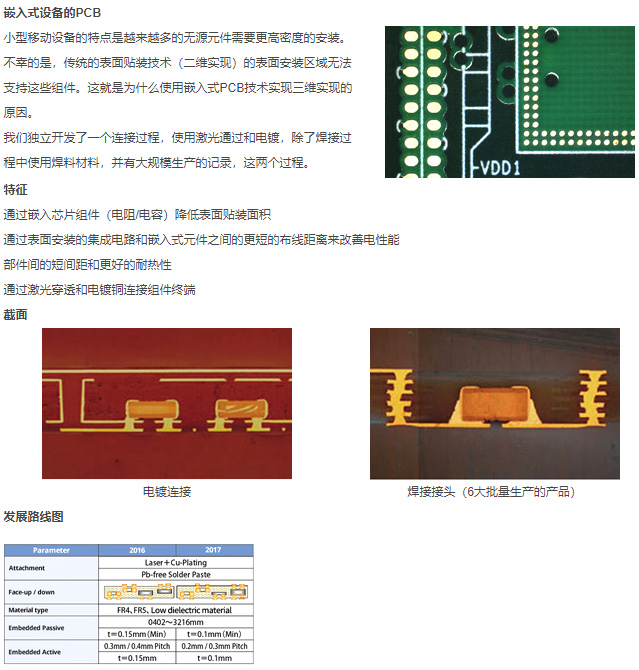

Встроенное устройство PCB
Особенностью малогабаритных мобильных устройств является то, что все больше пассивных компонентов требуют установки с более высокой плотностью. К сожалению, область установки поверхности традиционной технологии поверхностного монтажа (двумерная реализация) не может поддерживать эти компоненты. Вот почему трехмерная реализация реализована с использованием встроенной технологии PCB.
Мы самостоятельно разработали процесс соединения, используя лазерный проход и гальваническое покрытие, в дополнение к использованию сварочных материалов во время сварочных процессов и имеют записи о массовом производстве этих двух процессов.
Характеристики
Уменьшение площади покрытия поверхности с помощью встроенных компонентов микросхемы (сопротивление / емкость)
Улучшение электрических характеристик за счет более короткого расстояния между интегральными схемами, установленными на поверхности, и встроенными элементами
Короткие промежутки между компонентами и лучшая термостойкость
